再谈压力开关工作原理
压力开关是一种检测流体压力存在的开关。压力开关通常使用膜片或波纹管作为压力感应元件，其动作会触发一个或多个开关触点。压力开关的工作原理，我们可以通过以下的内容进行理解。
回忆一下《开关基础》一文，开关的正常状态是无刺激的静止状态。当压力开关感测到最小压力（例如施加的压力，或在某些情况下为真空状态）时，它将处于正常状态。对于压力开关，正常状态是指低于开关跳闸阈值的任何流体压力。

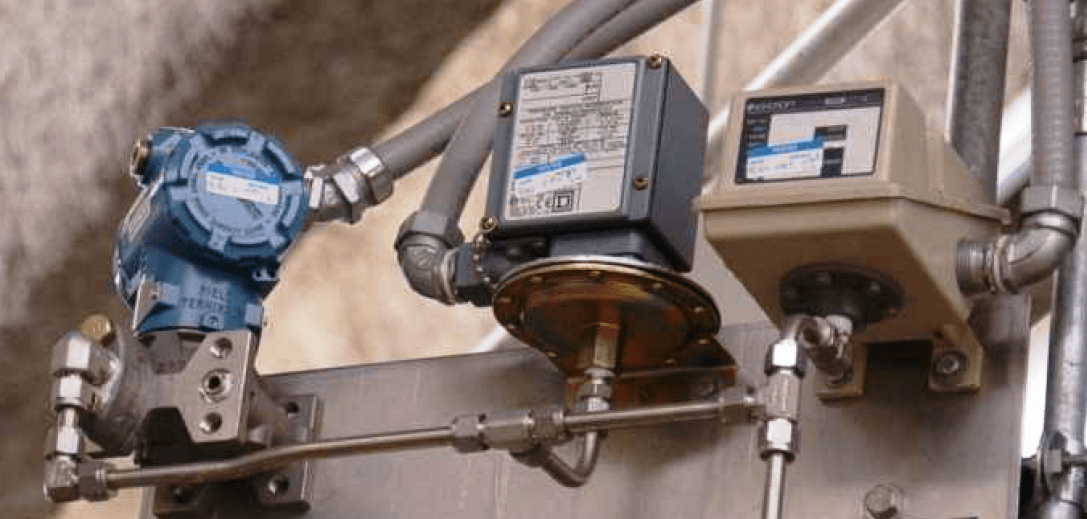

下图显示了两个压力开关，它们感应到的压力与电子压力变送器（最左侧的设备）相同，因为它们都已连接到公共管中
压力开关
压力开关的传统设计使用波登管作为压力感应元件，并使用部分充满汞的玻璃灯泡作为电气开关元件。当施加压力使波登管充分弯曲时，玻璃灯泡会倾斜到足以使汞掉落到一对电极上的程度，从而形成电路。大量这种设计的压力开关以 Mercoid品牌出售，其中一些出现在蒸汽锅炉的照片中（带有玻璃盖的圆形装置可检查波登管和水银倾斜开关） ：
这些压力开关之一的特写照片出现在这里。布尔登管为灰色，直径几乎与圆形开关外壳一样宽。水银倾斜开关瓶带有黄色的塑料盖，覆盖了其外部电触点：
压力开关安装
该开关平衡了压力传感元件产生的力抵靠机械弹簧。弹簧的张力可由技术人员调节，这意味着该开关的跳闸点是可调节的。
该开关的设置之一是死区或压差设置，在下部窗口中可以看到。此设置确定跳闸后将开关重新设置为正常状态所需的压力变化量。例如，跳闸点为67 PSI（在67 PSI时改变状态，正在增加）的高压开关在63 PSI的压力减小时重置回其正常状态，其压力为死区或差压设置为4 PSI（67 PSI-63 PSI = 4 PSI）。
不应将表压开关的差压设置与真正的差压开关相混淆。
