智能型数显压力开关NY35系列

更新： 2018-08-22 04:08:56 点击： 0

品牌：臬克（noike）
型号： NY35

产品介绍

►智能型数显压力开关NY35系列原理、结构：

NY35电子式压力传感器采用陶瓷或薄膜技术，确保了传感器的高精度和耐用有现场显示，LED数字显示现场压力或设定菜单。

►智能型数显压力开关NY35系列特点：

最大测量范围:-1.....600bar，数字LDE显示压力值及开关状态，菜单设定开关点，模拟量起始、终止点、输出功能、存储功能和显示功能，所有设定无需在现场完成。具有高可靠性，输出可直接用于PLC。M12锁紧型接插件，拆接方便，防护等级高。可测量正压或负压。由于即具有开关量输出，又具有模拟量输出，所以该传感器即可被用作压力开关又可被用作压力变送器。显示外壳可在270度范围内自由旋转，充分满足可视要求。

►智能型数显压力开关NY35系列应用：

气液两用型，适用于:浆控制，储罐检测，液位控制，过滤器堵塞，监控，泄露监控，也可广发用于液压和气动场合：如机械和过程控制。

►智能型数显压力开关NY35系列技术参数：

△ 全程：               详见选型表
△ 过载能力：           详见下表
△ 开关输出：           设定范围    05%......100%量程
                        准确度      0.5%量程
                        开关数量    1或2个可选
                        输出功能   PNP; NPN常开+常闭接点镀金
                        额定电流      ≤300mA
                        响应时间      ≤30ms
△ 模拟输出 :           输出类型     ≤4...20mA 模拟量输出
                         负数         ≤500Ω
                         准确度       0.5%量程
△ 重复性:              0.5%量程
△ 显示:                红色9mm LED, 范围 -999....9999
△ 电源:                15....30V DC
△ 电气保护:            反极，过载，短路保护
△ 环保温度:            -20.....80
△ 介质温度             -30....100
△ 储长温度             -40....1000
△ 温度影响             ＜±0.03%FS/K
△ 防护等级              IP67
△ 过程连接             不锈钢+NBR密封
△ 外壳材料             锌合金
△ 电气连接             M12×14芯接插件
                         M12×15芯接插件（用于 1模拟量+2开关量型）

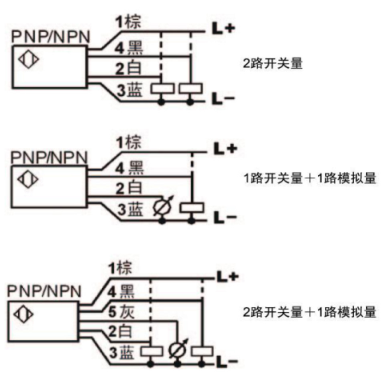

►智能型数显压力开关NY35系列接线图：

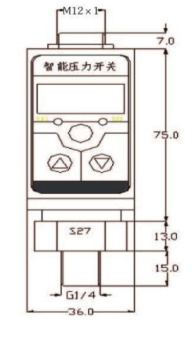

►智能型数显压力开关NY35系列产品尺寸图：

►智能型数显压力开关NY35系列选型表：

NY35	-	p	001	G14	H	2A	Q	详述
NY35								WY35系列智能型压力开关
		P						正压型
			001					设定范围: 0......001bar
			002					设定范围: 0......002bar
			005					设定范围: 0......005bar
			010					设定范围: 0......010bar
			025					设定范围: 0......025bar
			060					设定范围: 0......060bar
			100					设定范围: 0......100bar
			160					设定范围： 0......160bar
			250					设定范围: 0......250bar
			400					设定范围: 0......400bar
			600					设定范围 :0.....600bar
				G14				接口螺纹 G1/4
				N12				接口螺纹 G1/2
				M20				接口螺纹M20×1.5
					H			接口螺纹外螺纹
						1S		1个开关量输出
						2S		2个开关量输出
						1A		1模拟量输出
						2A		1个开关量+1模拟量输出
						3A		2个开关量输出+1模拟量输出
							Q	M12×15接插件

注:特殊过程连接或连接方式客按要求定制

►选配附件04--用于2个开关量或1开关量+1模拟量 05-用于2个开关量+1模拟量输出

Z04-	PU	02	M	Z	详述

Z04-					M12四芯附线接插件
Z05-					M12五芯附线接插件
SL04-					自接线式M12 附线接插件
SL05-					自接线式M12 附线接插件
	PU				PUR材质
		02			2米长
		05			5米长
		10			10米长
			M		母插头
				Z	直行
				W	弯行

►智能型压力开关NY35系列使用注意事项：

1.收到产品后，请检查包装及外形是否完好，并核对型号和规格是否与您选购的产品相符。
2.通电之前请务必检查供电电压是否正确，连线是否正确。因为连续错误导致的产品烧坏或负载产品损坏，公司不保修。
3.请勿带电安装！
4.在安装过程中，使用六角扳手，不得强力安装或者拆卸。否则容易损坏产品，特别是安装螺纹和壳体。
5.出现非正常现象，除非具备产品调节设备和技能，否则请将产品联系我公司售后技术人员。是否有可选项、附件漏选。

此内容仅供参考，选购时请根据产品具体需要和使用场景，先联系工程师屠先生进行详细咨询。
