几乎所有的流量开关都带有或者是可以加上开关和继电器，可向用户发出过程状态警报，或将过程设备控制在预设值。一般也会提供常开或常闭的SPST和SPDT开关。

但是继电器是什么，对于普通的大众来说也许并不是十分的清楚，今天，小编就和大家一起来看下流量开关中流量继电器的相关知识、
继电器基本上是开关，您可以通过向继电器设备施加或去除特定电压来控制（打开或关闭）的开关。大多数基于微控制器的项目都不需要继电器，因为微控制器板（无论是Arduino还是Raspberry Pi等完整的计算机系统）都可以直接从其I / O端口为外部设备供电。您需要继电器的地方是当您想打开/关闭外部电路，或者您的电路需要控制比系统所能提供的更高电压的地方。

我在微控制器控制的车库门开启器中使用了继电器，因为我需要我的项目来模仿按下物理按钮（墙上的车库门按钮），这需要开关功能，而不是从板上发送输出电压的能力。我在灯光计时器项目中使用了继电器，因为该项目需要打开和关闭家用电流（110伏交流电），而我的Raspberry Pi无法直接这样做。

继电器有两种常见的类型：机械继电器和固态继电器。机械继电器使用电磁线圈和物理开关。当您施加电压时，开关将激活。固态继电器可以提供相同的结果，但是没有机械组件；相反，他们使用电子组件来完成相同的工作。

在本文的后面，我们将开始讨论中继板或模块。一般来说，中继器的工作原理如上所述。当您使用商业生产的继电器模块时，它们通常以两种不同的模式运行，具体取决于您如何连接模块的接线。支持的模式为常开和常闭。

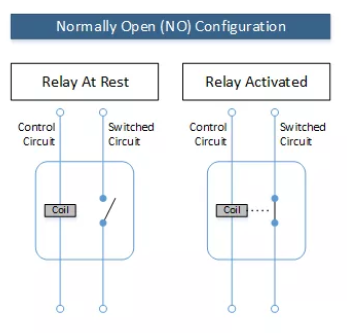

图1 –常开继电器操作

在图1中，您可以看到在常开（NO）模式下的继电器的图示。在这种配置下，当没有电压施加到控制电路（继电器位于图像的其余部分）时，开关电路将断开连接，并且电流将不会流过该连接。当您向控制电路施加适当的电压时，继电器中的电磁线圈将激活并拉开开关，使电流流过开关电路。

我们的流量开关是气密的舌簧开关，根据流量开关型号的不同，有无外壳。带外壳的型号具有所有常见的安全额定值，可以满足各种环境和市场的需求。从Nema-4X到1级，1区或2级或UL，CSA，CE或ATEX等级中进行选择，仅举几例。有关完整的安全等级或认证，请参阅我们的单独型号规格表。

根据型号的不同，我们的大多数簧片开关都可以在仪器满量程的上限70％或80％范围内进行现场调节。有关每种型号的详细信息，请参见我们的规格表。除非在下订单时指定其他值，否则所有流量开关都预设为满量程范围。当使用两个开关时，它们可以彼此独立设置。

我们的继电器最适合用于高电感电路，例如那些装有螺线管或电动机的电路。我们使用舌簧开关将继电器按规定值驱动。这样可以隔离簧片开关，从而保护其免受高电流或高电压的影响。某些流量开关型号在一台仪器上允许两个继电器。

许多客户选择带有开关或变送器的流量单元，以便进行远程读数和警报。

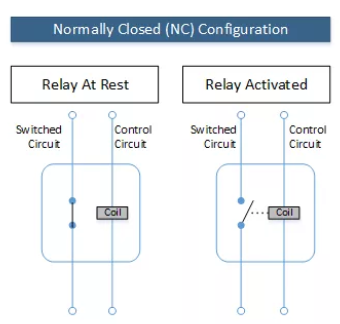

图2 –常闭继电器操作

在常闭（NC）模式下，情况正好相反（如图2所示）。当继电器处于静止状态（没有电压施加到控制电路）时，开关电路闭合，电流流过开关电路。通过向控制电路施加适当的电压来激活继电器时，继电器中的电磁线圈将激活并拉开开关，从而阻止流经开关电路的任何电流。我不知道继电器内部的工作原理。

继电器就像其他开关一样，具有不同的配置。驱动开关配置的两个属性是：极点和掷球。极点属性描述了开关控制多少个单独的电路。单极（SP）开关控制单个电路。双极（DP）开关控制两个独立的电路。基本上有两个互连的开关，每个开关都连接到自己的电路。拨动开关时，两个电路同时受到影响。

开关的投掷属性描述了开关提供的电路路径数。单掷（ST）只有一条电路路径。以一种方式投掷开关，电流流过电路，以另一种方式投掷电流，电路断开，没有电流流过。双掷（DT）开关提供两条电路路径。以一种方式投掷开关时，电流流经一个电路路径，以另一种方式投掷电流时，电流流经另一电路路径。 DT开关还可以在两个电路路径选项之间的中间位置为Off。

因此，当您查看中继时，您会看到它们被描述为诸如SPST，SPDT，DPST，DPDT等之类的东西，在阅读了前面的段落之后，现在应该有意义。

使用继电器时，每种继电器型号在几个方面都不同。最重要的区别在于继电器的电压和电流额定值。您必须非常注意两组数字，否则将损坏继电器电路，并可能使烟雾从继电器或其他组件中逸出。第一个是控制电路的额定电压和电流，通常以范围给出。这些数字告诉您激活继电器所需的电压和相关电流。第二组重要数字告诉您继电器的开关部分可以处理多少电压和电流。

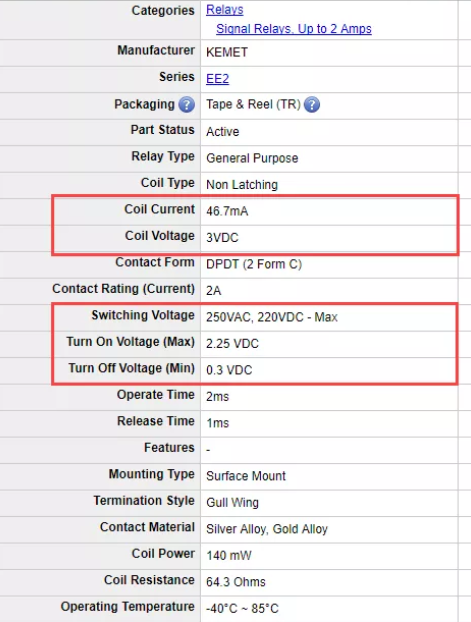

图3 –继电器属性

举个例子。图3显示了DigiKey网站上的随机继电器的产品属性。图中突出显示的线圈值描述了继电器消耗的电流以及可以与继电器一起使用的最大电压。在这种情况下，它是3V继电器，因此您需要确保您的项目可以提供3伏电压来触发继电器，否则它将无法正常工作。

图中突出显示的第二组数字告诉您更多有关如何使用继电器的信息。开关电压告诉您可以用该继电器切换多少伏。在这种情况下，您可以将开关电路连接到提供250伏交流电（AC）或220伏直流电（DC）的电路。最后两个值指定当将2.24伏直流电应用于继电器时，继电器将打开。如果继电器打开，则当施加的电压降到0.3伏直流以下时，它将关闭。

通过上面的知识，希望能够帮助大家了解流量开关与流量继电器的内在联系。
