不锈钢小型两灯热导式流量开关NK-55

更新： 2021-11-02 10:11:16 点击： 0

品牌：臬克（noike）
型号： NK-55型

产品介绍

热导式流量开关 NK-55型原理、结构

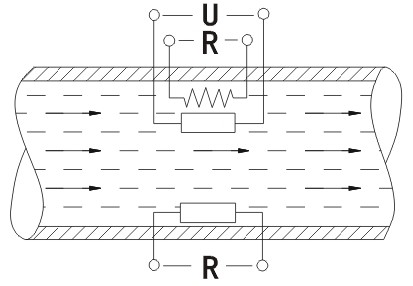

热导式流量开关，基于热式原理在封闭的探头内包两个电阻，其中一个被加热作为探测电阻，另一个未被加热作为基准电阻，当介质流动时，加热电阻上的热量被带走，电阻值被改变，两个电阻差值被用作判断流速的依据。探头采用抗结垢涂层，能有效防止管道内水垢﹑锈垢等污垢附着，抗污能力更强，工作更稳定。

热导式流量开关 NK-55型特点

独有锥形探头设计，能有效防止介质中缠绕物的缠绕。全防水壳体设计，独有防水调节旋钮，不用拆卸密封螺丝，即可任意调节，方便更可靠。适用管径范围大，随意调节设定点，可选防腐型，耐压最高达100Bar ,指示灯直接显示流量，可选继电器。
NK-55系列热导式流量开关可对管道中的液体流动情况进行实时监控，无活动部件，免维护，安装方便，一种型号是用于多种管径要求，提供开关量输出，并采用2个LED实时显示流体流速状态，实现下列监控功能：介质流动，降低/提高流速；介质存在/不存在；介质流动/静止；监控管道内流体流速大小﹑断流监测或防止泵的空转。被广泛应用于石油化工﹑电力﹑治金﹑钢厂﹑造纸﹑食口品加工﹑水处理﹑电池厂等行业。气液两用型，可用于气动和液压系统，可用于循环水，切割液及润滑油的断流监测，以及泵的空转保护。

热导式流量开关 NK-55型技术参数

设定范围：     1...150cm/s（水），3...300cm/s（油），20...2000（空气）
信号输出：     PNP、NPN、继电器﹑常开+常闭（SPDT）
供电：         24V±20%DC
接通电源：     最大400mA（PNP或NPN型）最大1A48VAC/DC（继电器型）
空载电流：     最大80mA
流量指示：     LED排（2个）
设定方式：     电位计设定
耐压范围：     100bar
介质温度变化：≤4℃/s
响应时间：    1...13s，典型值2s
初始化时间：  约8s
电气保护：    反相，短路，过载保护
防护等级：    IP67
介质温度：　　-20...90℃
环境温度：　　-20...80℃
储存温度：　　-20...100℃
接线方式：    M12接插件
材质：        探头：不锈钢(304)   外壳：不锈钢(304)　　　　　　　　　　　　　　　
重复精度：　　±2%

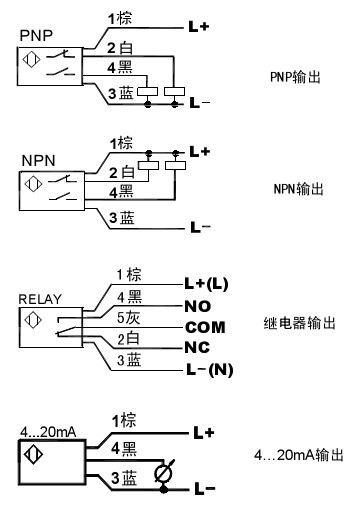

热导式流量开关 NK-55型接线图

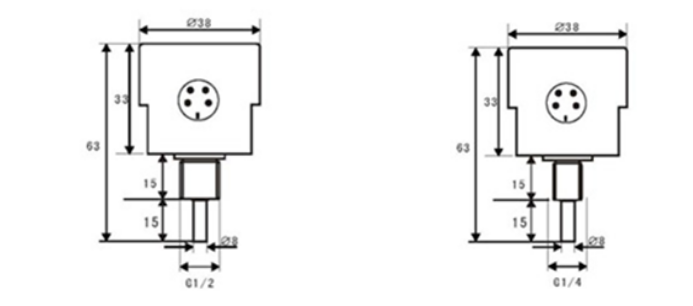

热导式流量开关 NK-55型尺寸图

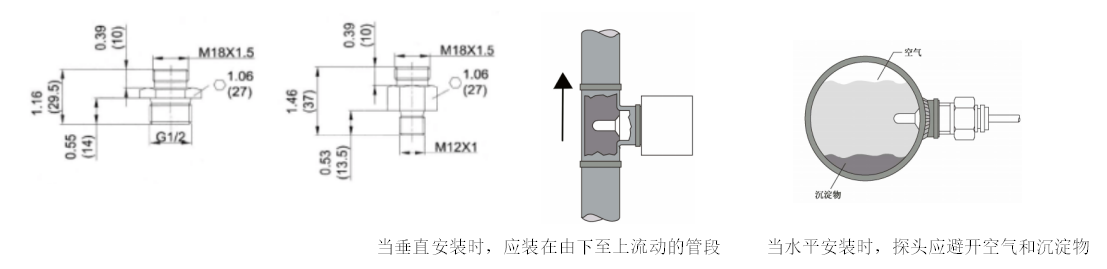

热导式流量开关 NK-55型连接附件&安装说明

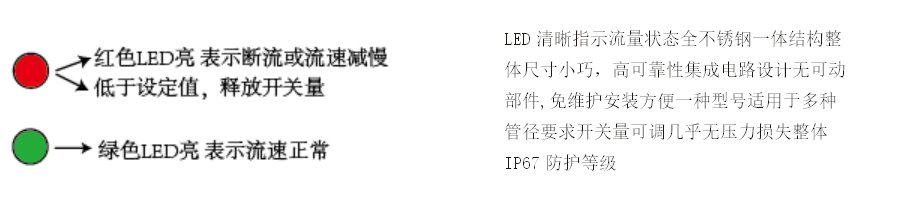

热导式流量开关LED功能及设定（开关量型）

热导式流量开关工作原理

NK-55系列热导式流量开关是基于热交换原理设计的。探头内置发热模块及感热模块，流量开关的热传导同介质的流速密切相关，测量时，由发热模块发出热量，如果管道内没有介质流动，则感热模块接收到的热量是一个固定值，当有介质流动时，感热模块所接收到的热量将随介质的流速变化而变化，感热模块将这温差信号转化成电信号，再通过处理器将其转换为对应的标准模拟量信号或接点信号输出，流量开关通过这个信号对介质的流速进行显示及控制。

不锈钢小型两灯热导式流量开关NK-55

热导式流量开关选型表

	螺纹	螺纹接口	供电	输出	探杆	插件	祥述
NK-55							NK-55系列热导式流量开关（传感器）
	G12						接口螺纹G1/2或G3/8
	G14						接口螺纹G1/4或G3/4
		H					接口螺纹　外螺纹
			D				直流24V±20%供电
				P			PNP输出
				N			NPN输出
				C			继电器输出
				R			常开+常闭输出（SPDT）
					K		探杆长度定制（K）（15mm-25mm）
						Q	接插件式

选配附件——用于接插件型

ZL04	PU	02	F	G	详述
ZL04					M12四芯附线接插件
SL04					自接线式 M12四芯附线接插件
	PU				PUR材质
		02			2米长
		05			5米长
		10			10米长
			F		母插头
				G	直型插头
				W	弯型插头

备注：继电器型产品需采用5芯接插件，型号与四芯接插件类似。

此内容仅供参考，选购时请根据产品具体需要和使用场景，先联系工程师屠先生进行详细咨询确认。
