常用消防流量开关法兰标准表——日标

来源： 2018-08-25 01:08:48      点击： 0
        消防流量开关法兰标准有很多，其中包括：美标、日标、国标（此网站他处亦指中国国内常用消防流​量开关法兰标准表）等等。在这其中，国标作为中国常用的标准衡量在中国国内用途甚广。但是对于需要出口到日本的厂商来说，下面要列举的常用日式常用消防流量开关法兰标准表，供大家参考。

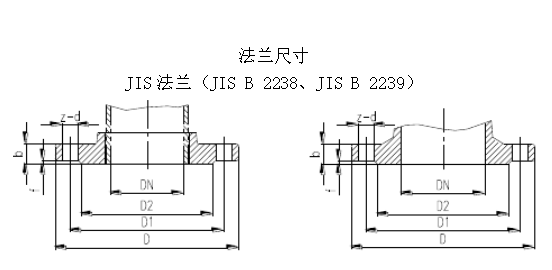

日式法兰标准
JIS标准
in 公称通径 10kg=1.0MPa
法兰外径 螺栓孔距 螺栓直径 螺栓孔数 法兰厚度
3/8 DN10
1/2 DN15
3/4 DN20
1 DN25
11/4 DN32
11/2 DN40 140 105 19 4 16
2 DN50 155 120 19 4 16
21/2 DN65 175 140 19 4 18
3 DN80 185 150 19 8 18
31/2 DN90 195 160 19 8 18
4 DN100 210 175 19 8 18
5 DN125 250 210 23 8 20
6 DN150 280 240 23 8 22
8 DN200 330 290 23 12 22
10 DN250 400 355 25 12 24
12 DN300 445 400 25 16 24
14 DN350 490 445 25 16 26
16 DN400 560 510 27 16 28



JIS标准
in 公称通径 16kg=1.6MPa
法兰外径 螺栓孔距 螺栓直径 螺栓孔数 法兰厚度
3/8 DN10
1/2 DN15
3/4 DN20
1 DN25
11/4 DN32
11/2 DN40 140 105 19 4 16
2 DN50 155 120 19 8 16
21/2 DN65 175 140 19 8 18
3 DN80 200 160 22 8 20
31/2 DN90 210 170 22 8 20
4 DN100 225 185 22 8 22
5 DN125 270 225 25 8 22
6 DN150 305 260 25 12 24
8 DN200 350 305 25 12 26
10 DN250 430 380 29 12 28
12 DN300 480 430 29 16 30
14 DN350 540 480 32 16 34
16 DN400 605 540 35 16 38


JIS标准
in 公称通径 20kg=2.0MPa
法兰外径 螺栓孔距 螺栓直径 螺栓孔数 法兰厚度
3/8 DN10
1/2 DN15
3/4 DN20
1 DN25
11/4 DN32
11/2 DN40 140 105 19 4 18
2 DN50 155 120 19 8 18
21/2 DN65 175 140 19 8 20
3 DN80 200 160 23 8 22
31/2 DN90 210 170 23 8 24
4 DN100 225 185 23 8 24
5 DN125 270 225 25 8 26
6 DN150 305 260 25 12 28
8 DN200 350 305 25 12 30
10 DN250 430 380 29 12 34
12 DN300 480 430 29 16 36
14 DN350 540 480 33 16 40
16 DN400 605 540 33 16 46

今天，关于消防流量开关的法兰标准表日标的知识就是上面这些了，如果您还有什么疑问，欢迎来电咨询选购。
