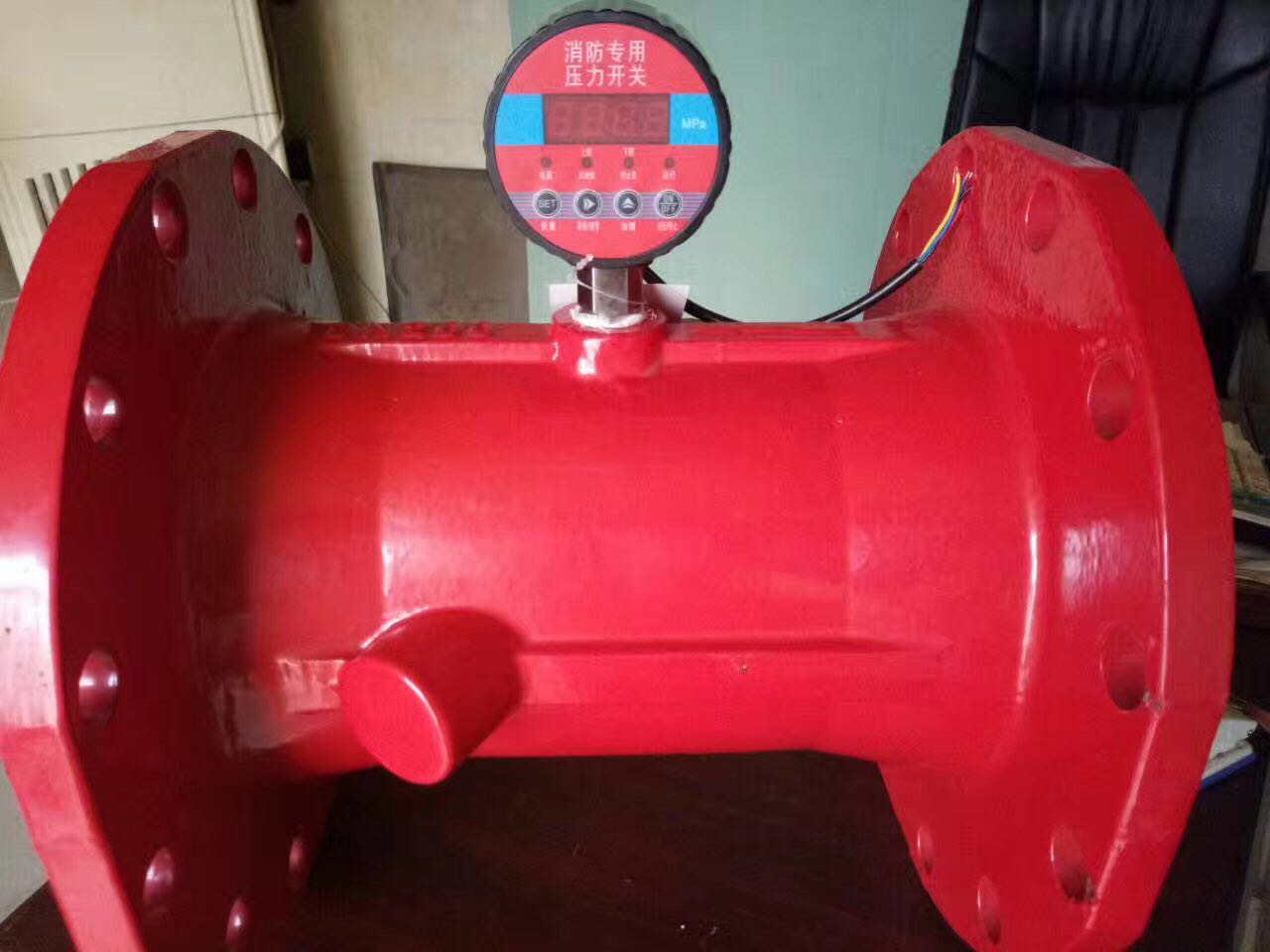

法兰（Flange），又叫法兰凸缘盘或突缘，是消防流量开关中最常用的部件之一。在使用方面，目前在全世界范围内有主要是包括美标标准、日标标准和国内标准等多种标准的消防流量开关法兰标准尺寸表，今天为大家介绍的是国内关于消防流量开关常用法兰标准尺寸表。

GB9119，288
in	公称通径	10kg=1.0MPa
		法兰外径	螺栓孔距	螺栓直径	螺栓孔数	法兰厚度
3/8	DN10	50	60	14	4	14
1/2	DN15	59	65	14	4	14
3/4	DN20	105	75	14	4	16
1	DN25	115	85	14	4	16
11/4	DN32	140	100	18	4	18
11/2	DN40	150	110	18	4	18
2	DN50	165	125	18	4	20
21/2	DN65	185	145	18	4	20
3	DN80	200	160	18	8	20
31/2	DN100	220	180	18	8	22
4	DN125	250	210	18	8	22
5	DN150	285	240	22	8	24
6	DN200	340	295	22	8	24
8	DN250	395	350	22	12	26
10	DN300	445	400	22	12	28
12	DN350	505	460	22	16	30
14	DN400	565	515	26	16	32
16	DN450	615	565	26	20	35
18	DN500	670	620	26	20	38
20	D, N, 600	780	725	26	20	42

GB9119，288
in	公称通径	16kg=1.6MPa
		法兰外径	螺栓孔距	螺栓直径	螺栓孔数	法兰厚度
3/8	DN10	90	60	14	4	14
1/2	DN15	95	65	14	4	14
3/4	DN20	105	75	14	4	16
1	DN25	115	85	14	4	16
11/4	DN32	140	100	18	4	18
11/2	DN40	150	110	18	4	18
2	DN50	165	125	18	4	20
21/2	DN65	185	145	18	4	20
3	DN80	200	160	18	8	20
31/2	DN100	220	180	18	8	22
4	DN125	250	210	18	8	22
5	DN150	285	240	22	8	24
6	DN200	340	295	22	8	26
8	DN250	405	355	26	12	29
10	DN300	460	410	26	12	32
12	DN350	520	470	26	16	35
14	DN400	580	525	30	16	38
16	DN450	640	585	30	20	42
18	DN500	715	650	33	20	46
20	DN600	840	770	36	20	52

       法兰是管子与管子之间相互连接的零件，用于管端之间的连接；也有用在设备进出口上的法兰，用于两个设备之间的连接，如减速机法兰。作为消防流量开关中最常用的部件之一，在工程建设、机械生产乃至消防流量开关产品的开发使用过程中都中起到了非常关键的作用。
