流量开关主要是在水、气、油等介质管路中在线或者插入式安装监控水系统中水流量的大小。在水流量高于或者低于某一个设定点时候触发输出报警信号传递给机组，系统获取信号后即可作出相应的指示动作。避免或减少主机"干烧"。

流量开关工作原理

水流量开关工作原理当水流开关内有水流动，水流量≥1.0L/min时，水流开关内的磁芯受水流推动产生位移，磁芯位移带动磁源产生磁控作用使水流开关输出"通"信号。流量开关快易优自动化选型有收录，该信号输入设备控制系统，经控制系统实现控制作用，当水流量小于启动流量时，水流开关输出"断"的信号。控制系统产生与上述相反的控制作用。换句话说就是:水流开关当管路中的水流量大于1L/min流量时，磁芯在水流作用下产生位移并带动磁源产生磁控作用使传感器输出"1"开关信号,该信号输入到设备控制系统，经功率扩放大后实现以水流量控制的目的。当管路中的水流量小于1L/min流量后，磁芯在复位弹簧推力作用下带动磁源回位，使传感器输出"0"开关信号,停止系统的工作。流量开关具有灵敏度高、耐久性强等优点 。

• 上海臬克热导式流量开关各主要技术参数：

设定范围:1~150cm/s(水)，3~300cm/s(油)，20~3m/s(空气)

信号输出:PNP，NPN，继电器，模拟量(4~20mA)可选；

供电:24V±20%DC或者220VAC可选；

接通电流:最大400 mA(PNP或NPN型)，最大1A@24V ac/dc (继电器型)

空载电流:最大80mA

流量指示:LED排 (6个)

      设定方式:电位器设定

耐压范围:100bar

介质温度变化:≤4℃/s

响应时间:1~13s，典型值2s

初始化时间: 约8s

电气保护:反相，短路，过载保护

防护等级:IP67

介质温度:-20~80℃ 可定制高温；

环境温度:-20~80℃

储存温度:-20~100℃

材质:探头:不锈钢304(可选316L、钛合金、四氟乙烯等材料)，外壳:不锈钢304、塑料，钛合金

内嵌式4311的技术参数: 测量范围:用0-20厘米/秒到1-100厘米/秒可连续调准。(与水相关，对于其它介质，范围扩张)

测量时间:2-10秒，按照测量条件

线性偏差:<5%(最佳配合斜率)

重复能力公差:<2%

温度漂移:<3%/K

电源电压:24V直流&plusmn;10%

电流消耗:最大100mA

输出电流:4-20mA

电阻负载:0-600欧姆

关于流量单位的1~150cm/s(水)，3~300cm/s(油)，20~3m/s(空气)速度单位 如何根据实际的管道大小换算成L/MIN或者m3/h的流速单位呢？
这是困扰很多选型技术人员的一个头疼问题。

体积流量：
　 以 体积/时间 或者 容积/时间 表示的流量。如：m&sup3;/h ,l/h
　 体积流量（Q）＝ 平均流速（v）&times;管道截面积（A）

管道截面积=半径 &times;半径 &times; 3.14

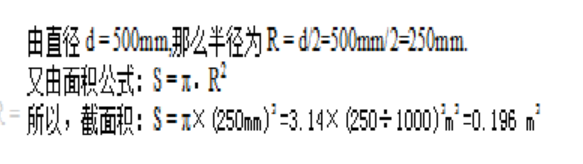

比如

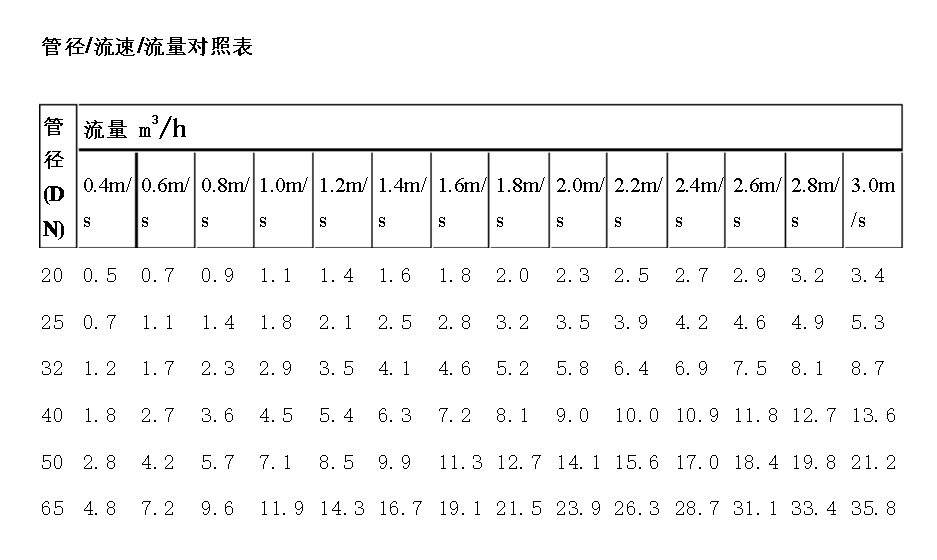

下面是本公司整理的管径/流速单位和流量单位换算对照表

备注：其他单位的管径/流速单位和流量单位换算对照表
体积流量换算表

 臬克实业（上海）有限公司原创，转载注明
