DN是指管道的公称直径

     注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：


4分管：4/8英寸：DN15；


6分管：6/8英寸：DN20；


1寸管：1英寸：DN25；


寸二管：1又1/4英寸：DN32；



寸半管：1又1/2英寸：DN40；


 两寸管：2英寸：DN50；



 三寸管：3英寸：DN80（很多地方也标为DN75）；


 四寸管：4英寸：DN100；

De主要是指管道外径



一般采用De标注的，均需要标注成外径X壁厚的形式；


主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。
拿镀锌焊接钢管为例，用DN、De两种标注方法如下：


DN20 De25×2.5mm



DN25 De32×3mm



DN32 De40×4mm



DN40 De50×4mm


等等……我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道； 但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN，这里相差一个规格呢。不搞清楚很容易在采购、施工过程中造成损失。



两种管道材料的连接方式不外乎：丝扣连接及法兰连接。其他连接方式就用得很少了。



镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。



注意：如果是两种不同材质的金属管道相连，要考虑是否会产生原电池反应，否则会加速活跃金属材料管道的腐蚀速度，最好要用法兰连接，并用橡胶垫片类的绝缘材质将两种金属分隔开，包括螺栓都要用垫片分隔，避免接触。



   De、DN、d、ф的各自表示范围！
   De-- PPR、PE管、聚丙烯管 外径
   DN-- 聚乙烯（PVC）管、铸铁管、钢塑复合管、镀锌钢管公称直径

   d -- 混凝土管公称直径
   ф-- 无缝钢管公称直径，其规格为,如ф100:108 × 4


DN15-ф22mm，DN20-ф27mm ，



DN25-ф34mm，DN32-ф42mm，



DN40-ф48mm，DN50-ф60mm ，



DN65-ф76(73)mm，DN80-ф89mm ，



DN100-ф114mm，DN125-ф140mm ，



DN150-ф168mm，DN200-ф219mm ，



DN250-ф273mm，DN300-ф324mm ，



DN350-ф360mm，DN400-ф406mm ，



DN450-ф457mm，DN500-ф508mm，



DN600-ф610mm， DN15-ф18mm，



DN20-ф25mm ，DN25-ф32mm，



DN32-ф38mm ，DN40-ф45mm，



DN50-ф57mm ，DN65-ф73mm，



DN80-ф89mm，DN100-ф108mm，



DN125-ф133mm ，DN150-ф159mm，



DN200-ф219mm ，DN250-ф273mm，



DN300-ф325mm，DN350-ф377mm，DN400-ф426mm ，



DN450-ф480mm，DN500-ф530mm ，DN600-ф630mm。

在流量开关选型的过程中，我们在选型和确定安装螺丝尺寸的时候，一定不要弄混了。

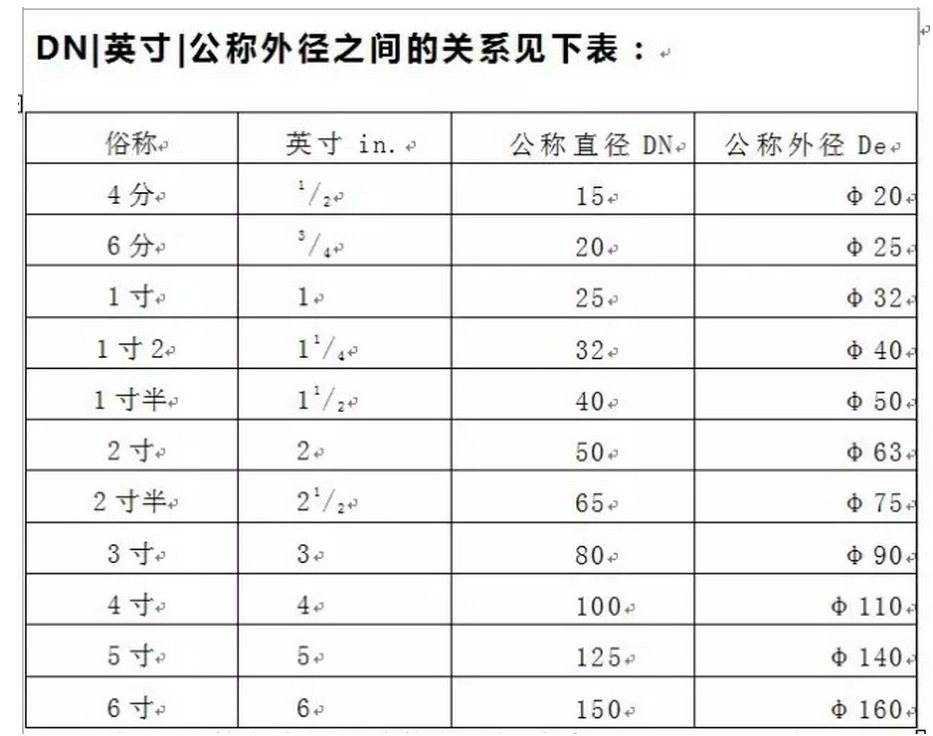

清楚De20 DN15 外径是20MM  是4分。
清楚De25 DN20 外径是25MM  是6分。
清楚De32 DN25 外径是32MM  是1寸。
此外M20*1.5  指的普通螺纹,公称直径20,细牙,牙距1.5。
