适用于空气的流量开关图片介绍

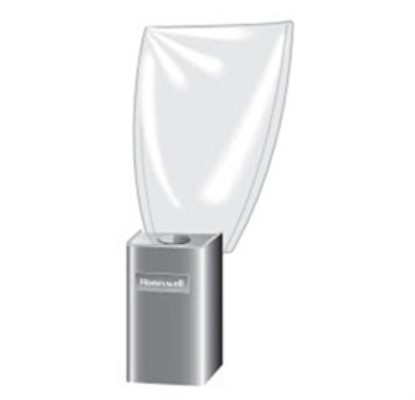

流量开关用于检测通过管道或管道的空气或液体的移动。空气流量开关通常被称为帆开关，因为传感器机构类似于帆（图10-1）。气流开关由快动微动开关构成。金属臂连接到微动开关。一块薄金属或塑料连接到金属臂。薄金属或塑料薄片具有较大的表面积，并且对空气流动具有较强的抵抗力。当大量空气流经过帆时，产生足够的力以使金属臂操作开关的触点。
10-1
空气流量开关通常用于空调和制冷回路中，以在压缩机被允许启动之前给出蒸发器或冷凝器风扇正在运行的积极指示。图10-1空气流量开关的电路。
10-2
型号如图10-2所示。当恒温器触点闭合时，控制继电器CR激活并关闭所有CR触点。这使冷凝器风扇电机继电器（CFM）和蒸发器风扇电机继电器（EFM）通电。压缩机继电器（Comp。）无法启动，因为两个常开空气流量开关。如果冷凝器风扇和蒸发器风扇都启动，则空气流动将导致两个空气流量开关关闭并完成到压缩机继电器的回路。
请注意，在该电路中，常闭式过载触点仅与压缩机接触器串联。另请注意，冷凝器风扇电机和过载符号周围已绘制虚线，并且在蒸发器风扇电机和过载符号周围。这表明这些电机的过载位于电机本身上，不属于控制电路。
