气体流量开关安装和操作说明书之安装必看篇
气体流量开关安装和操作说明书之安装必看篇
（数字流量开关操作手册）
（数字流量开关操作手册）
此文主要是讲述其安装方面的信息，后续文章将继续更新。

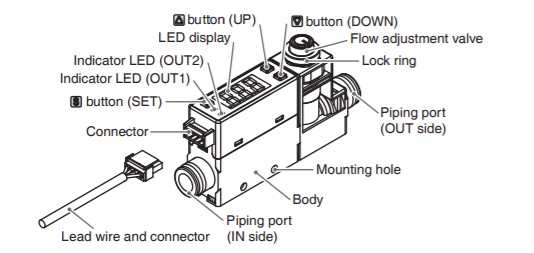

产品零件摘要
| 元件 释义 | 描述 |
|
Indicator LED (OUT1) 指示灯LED（OUT1） |
表示OUT1的输出状态。 OUT1为ON时，LED亮（绿色）。
选择累计脉冲输出模式时，指示灯LED将转动关闭。
|
|
Indicator LED (OUT2) 指示灯LED（OUT1） |
表示OUT2的输出状态。 OUT2为ON时，LED亮（红色）。
选择累计脉冲输出模式时，指示灯LED将转动关闭。
|
|
button (SET) 按钮（SET） |
按此按钮可切换到另一种模式并设置值。 |
| 连接器 | 电气连接用连接器。 |
|
Piping port 管道口 |
连接到IN侧的流体入口和OUT侧的流体出口 |
|
LED display LED显示屏 |
显示流量值，设置模式和错误指示。可以有四种显示模式 选中：显示始终为红色或绿色，或显示从绿色变为红色或红色
根据输出状态（OUT1）变为绿色。
|
|
button (UP) 按钮（向上） |
选择模式或增加ON / OFF设定值。
按此按钮可切换到峰值显示模式。
|
|
button (DOWN) 按钮（向下） |
选择模式或减小ON / OFF设定值。
按此按钮可切换到底部显示模式。
|
|
Flow adjustment valve ∗ 流量调节阀* |
孔板机构调节流量 |
|
Lock ring ∗ 锁环* |
用于锁定流量调节阀。 |
|
Mounting hole 安装孔 |
用于将产品安装在DIN导轨上或直接安装到面板上。 |
|
Body 主体 |
产品的主体。 |
|
Lead wire and connector 引线和连接器 |
引线供电并传输输出信号。 |
安装介绍
1）安装
面板安装
•将面板安装适配器B（作为附件提供）插入面板安装的A部分
适配器A.
从后面推动面板安装适配器B，直到显示器固定到面板上。面板安装适配器B的引脚与面板适配器部分C的缺口部分啮合修复显示。
该开关可以安装在厚度为1至3.2毫米的面板上。
该开关可以安装在厚度为1至3.2毫米的面板上。

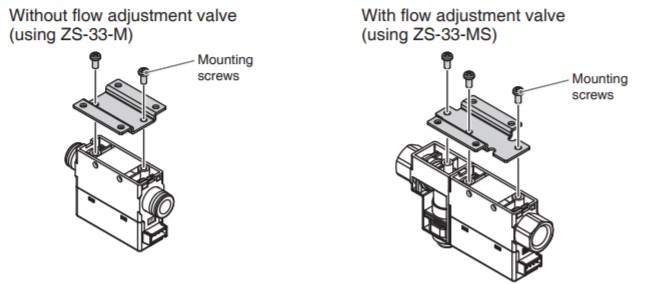

2）支架安装
•使用随附的安装螺钉安装支架。
•所需的紧固扭矩为0.5±0.05 Nm。
图中释义：
Without flow adjustment valve(using ZS-33-M)：没有流量调节阀（使用ZS-33-M）
Without flow adjustment valve(using ZS-33-M)：没有流量调节阀（使用ZS-33-M）
With flow adjustment valve(using ZS-33-MS)：带流量调节阀（使用ZS-33-MS）
•使用M3螺钉（4个）安装产品（带支架）。
•支架厚度约为1.2 mm。

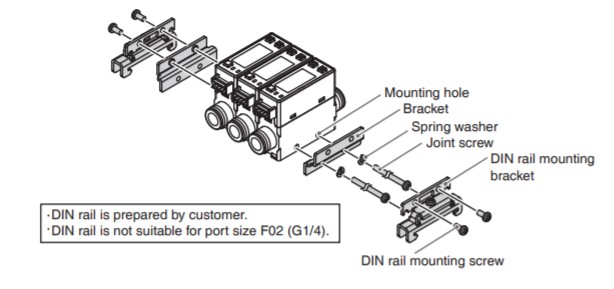

3）DIN导轨安装
•使用提供的DIN导轨安装螺钉和接头螺钉安装DIN导轨安装部件。
•DIN导轨安装螺钉和接头螺钉所需的紧固扭矩为0.4±0.05Nm。
图中释义：
DIN导轨由客户准备。
DIN导轨由客户准备。
DIN导轨不适用于端口尺寸F02（G1 / 4）
Mounting hole：安装口
Bracket：托架
Spring washer：弹簧垫圈
Joint screw：关节螺钉
DIN rail mounting bracket：DIN导轨安装托架
DIN rail mounting screw：DIN导轨安装螺钉
Mounting hole：安装口
Bracket：托架
Spring washer：弹簧垫圈
Joint screw：关节螺钉
DIN rail mounting bracket：DIN导轨安装托架
DIN rail mounting screw：DIN导轨安装螺钉
气体流量开关安装和操作说明书之安装必看篇今天先介绍到这里，后续关于气体流量开关安全说明、流量设置、功能设置、管道、布线等更多操作说明在之前以及后续的文章中一一呈现，请随时关注查看。
